此仪器是经过一个固定探头的静电荷感应量。尘埃粒子与探头感应产生静电荷，通过探头进行信号放大并传送进监测控制系统。静电荷的大小与尘埃粒子的流量成比。本系统的高科技电子线路把这部分电荷转换成为控制信号输出，启动粉尘超标排放警报，同时用于连续记录粉尘粒子的总量或浓度。不锈钢食品型白酒流量计酒精液体涡轮流量表

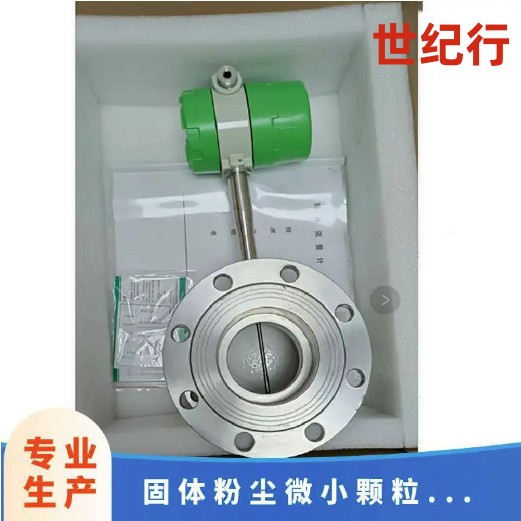

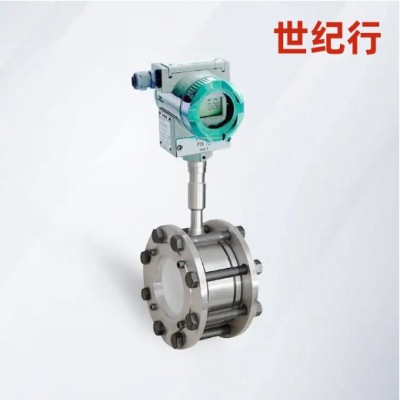

                         SJH-FT系列粉体流量计      可咨询甘工【18-/96-/-255-//93-//21】

性能简介

一、概述

         在现代工业的生产过程中，由于工艺需要，粉尘仪的应用越来越***，对其性能要求也越来越高。基于固体物料的接触起电理论。粉体物料在气动输送或自由落体过程中，会积累一定程度的电荷。采用***环形传感器，可有效捕捉每一个经过环形传感器的荷电粉体粒子信号，经放大电路放大、整形、滤波，交由高速处理器运     算，后输出与粉体流量成线性关系的标准电流信号。

         采用***、耐高压设计，适用于各种工业生产环境。一体化，二线制结构，使得安装使用变得极为简单，可轻松接入用户的自动化管理系统。实时对其上游设备的工况进行监测，实现早期报警，方便对上游设备的检修维护，以免造成浪费，以及对下游设备产生不必要的损伤。粉尘浓度检测仪的应用，可在企业实施的节能增效过程中可起到辅助作用。

粉体流量计是***为各种气体输送粉体的现场研发的一种在线测量粉体流量的仪表，通过粉体流量计的在线测量，达到时实监测管道中的时实流量的大小。

二、应用范围

***应用于各种工业用途，包括：炼钢、发电、石油、化工、医药、建材加工、采煤和采矿、水泥制造和包装等行业。典型应用:

1. ***用于炼铁高炉喷煤、电厂锅炉喷煤，玻璃厂石油焦粉的监测；

  2. 各种粉状材料回收. 粉体或颗粒的输送的计量与控制；

  3. 过程粉尘输送量的检测，粉体或颗粒的计量与控制；

  4. 电厂脱硫工程，石灰粉的测量与控制。

 因其***的优点，因此被***用于化工，化纤、玻璃制造厂、食品、造纸、矿冶、环保、钢铁、发电站、石油、水泥、等工业领域中，用来测量各种煤粉、矿粉、石灰粉、水泥，面粉，石油焦粉、催化剂等各种微小颗粒介质的流量的测量。

三、工作原理

根据固体的接触起电原理，粉体在气力输送过程中，会积累一定程度的电荷，该现象是由粉体颗粒与颗粒之间，颗粒与管壁之间的连续碰撞、摩擦、分离过程引起电荷的转移造成的。静电粉体流量计的传感器部分由不锈钢短管、环状电极和绝缘层组成，短管两端通过法兰与管道连接，接地的金属管壁起到电磁屏蔽作用。

荷电颗粒通过测量管段时，基于静电感应作用，传感器感应出荷电颗粒的电荷数，前置电路与传感器相接并对信号进行放大，再经具有高速处理器内核的转换器计算处理，将流量信号转换成与粉体流量成线性关系的标准电流信号，用于流量的控制和调节。不锈钢食品型白酒流量计酒精液体涡轮流量表

四、特性优点

1. 粉尘浓度检测仪由传感器单元、变送器单元组成的一体化结构。

 2. ***传感器为无电子电路，无源被动型。灵敏度高，可靠性高，寿命长。

 3. 变送器输出的电流信号与传感器单元电气隔离，实现输出电流信号的无干扰传输。

4. 二线制（4-20mA）电流信号生输出，抗力强，易于远距离传输。

5. 输出电流与粉尘浓度成线性关系，方便后续的PLC数据处理。

 6. 模块化设计，可单独更换传感器单元、变送器单元。

 7. 长寿命设计，全金属外壳、连接件。

 8. 实时在线测量，数据保存时间长，可随时调阅。

 9. 智能式设计，可测量几乎所有固体物料。

 10. 节流部件，测量中无压力损失。

 11. ***圆环形电荷传感器具有响应快，灵敏度高，测量***的优点

五、技术参数

六、仪器安装

1. 传感器优先安装在水平管道上，垂直管道上也行，但安装点至少距阀门、弯头5倍以上管径处，以法兰方式连接或焊接方式连接。           2. 管道口径尺寸由厂家提供。

3. 传感器接线盒为防雨式，信号电缆通过接线盒上的穿线孔，直接接到盒内的接线端子，然后压紧密封胶圈，外引电缆应就近固定，以防风雨中来回摆动，造成传输导线的机械损伤。

七、报警设备

1. 本系列粉体流量计在PLC或其它可记录系统中设置。将输出信号4 -20mA转换成可见可读数（如mg/m?）。转换方式如下，以量程0-100Kg/h为例，4mA对应0Kg/h,20mA对应100 Kg/h。

 2. 在控制系统中设置粉体堵塞流量值（一般设置为满量程的2％），当流量低于该值后即报警。由于设备的精细程度及每个工厂的使用要求不同，也可根据实际情况做相应调整。并作时间延迟处理，以免产生误报警。、
